Автомобильный Дверный Актуатор Дирижер IC с управлением SPI, 6 мостами и пакетом PowerSSO-36
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Производитель: | STMикроэлектроника | Номер детали: | L99DZ70XPTR |
|---|---|---|---|
| Пакет/кейс: | PowerSSO-36 | Функция: | Привод привода двери, 6 мостов + 5 приводов верхней стороны |
| Полный мост: | 1 х 6 А, RDS(вкл.) 150 мОм | Половинные мосты: | 2 х 3 А (300 мОм), 2 х 0,75 А (1600 мОм) |
| Высокочастотные драйверы: | 1 x 6 А (90 мОм), 2 настраиваемых 1,5 А/0,4 А, 2 x 0,5 А (1600 мОм) | Интерфейс управления: | СПИ |
| Рабочая температура: | от -40 С до +150 С | Код даты: | 25+ |
| Тип монтажа: | Поверхностный монтаж | Статус запасов: | В наличии |
| Выделить: | Драйвер привода двери управления SPI,6 мостов Автомобильные дверные приводы водитель,Управляющий модуль PowerSSO-36 Door Actuator |
||

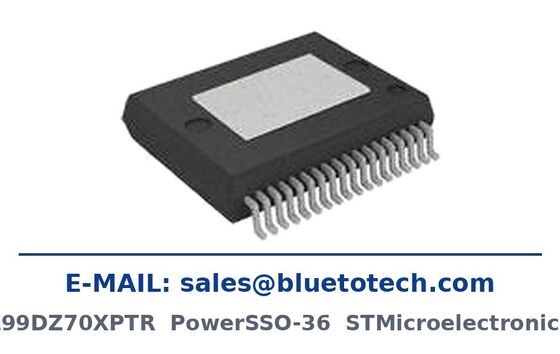

L99DZ70XPTR водитель привода автомобильной двери в PowerSSO-36 · E-MAIL: sales@bluetotech.com
Двигатель привода автомобильной двери с 6 мостами и 5 высокими приводами
ВL99DZ70XPTRявляется микроконтроллером управляемым многофункциональным драйвером дверного привода от STMicroelectronics.Шесть полумостов и пять драйверов высокой стороны в одном пакете PowerSSO-36 заменяют реле и дискретный кластер FET за дверью автомобиля, так что дверной замок, зеркальный склад, зеркальная ось, окно и размораживатель нагрузки все управляются от одного устройства под управлением SPI.
До пяти двигателей постоянного тока и пяти заземленных сопротивляющих нагрузок могут быть подключены одновременно.два полумоста для 3 А и два полумоста для 0.75 А. Все режимы работы (вперед, назад, торможение и высокая импеданс) и вся диагностическая информация доступны через интерфейс SPI.и встроенный модуль электрохромного зеркала приводит стекло затемнения с одним внешним транзистором MOS.
Ключевые особенности
- Двигатель дверного привода с микроконтроллером, управление и диагностика SPI
- 1 полный мост для 6 A нагрузки (RDS ((on) 150 mOhm)
- 2 полумоста для 3 А нагрузки (RDS ((on) 300 мОм), 2 полумоста для 0,75 А (1600 мОм)
- 1 драйвер высокой стороны для 6 A (90 mOhm), 2 конфигурируемые до 1,5 A (500 mOhm) или 0,4 A (1800 mOhm)
- 2 драйвера высокой стороны для нагрузки 0,5 А (1600 мОм), выход тока монитора на всех драйверах высокой стороны
- Отдельные полумосты для двигателя дверного замка, модуля управления электрохромным зеркальным стеклом
- Режимы движения вперед, назад, торможение и высокая импеданс с полным сообщением о неисправности
- Пакет PowerSSO-36, рабочий диапазон от -40 °С до +150 °С
Технические спецификации
| Производитель | STMикроэлектроника |
| Номер части | L99DZ70XPTR |
| Пакет / чемодан | PowerSSO-36 (SSOP-36) |
| Функция | Двигатель дверного привода с 6 мостами |
| Полный мост | 1 х 6 А, RDS ((on) 150 мОм |
| Полумосты | 2 x 3 А (300 мОм), 2 x 0,75 А (1600 мОм) |
| Водители с высокой скоростью | 1 x 6 А (90 мОм), 2 конфигурируемые 1,5 А / 0,4 А, 2 x 0,5 А (1600 мОм) |
| Интерфейс управления | SPI, режимы: вперед, назад, тормозить, высокая импеданс |
| Дополнительные функции | Контроль электрохромного зеркала, выход тока монитора |
| Операционная температура | -40 °С до +150 °С |
| Код даты | 25+ |
| Тип установки | Поверхностная установка |
Типичные применения
Автомобильные дверные модули, центральные и дверные блокировщики, управление силовым складом и зеркальной осью, зеркальный размораживатель и привод пудлевой лампы, помощь в подъеме окон,электрохромное (автотемнение) зеркальное стекло, и другие механизмы управления корпусом, которые нуждаются в нескольких мостах с диагностикой SPI.
Запасы, упаковка и предложения
L99DZ70XPTR на складе в оригинальной ST упаковке с 25+ кодами даты и полной отслеживаемостью.
Отправьте свою BOM или целевое количество и цену, время доставки и стоимость доставки подтверждаются в тот же рабочий день.
E-mail:sales@bluetotech.com
Пожалуйста, укажите точный номер детали и количество, которое вам нужно при запросе. Минимальное количество заказа: 10 штук.
