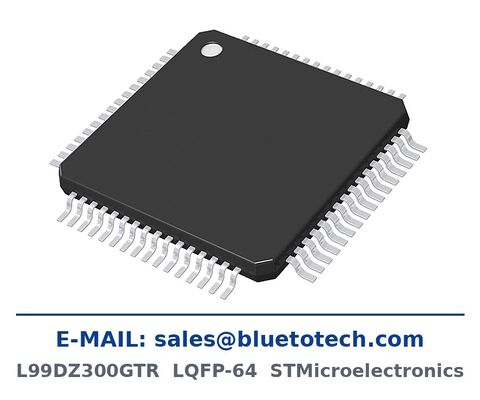

Квалифицированная по AEC-Q100 микросхема драйвера зоны передней двери в корпусе LQFP-64 с интерфейсом CAN FD и LIN

L99DZ300GTR автомобильный драйвер зоны передней двери в корпусе LQFP-64 · E-MAIL: sales@bluetotech.com

Автомобильное устройство передней двери с CAN FD и LIN

L99DZ300GTR является аналогом семейства STMicroelectronics для передних дверей: одно устройство в корпусе LQFP-64, объединяющее шинные интерфейсы, управление питанием и выходной каскад исполнительных механизмов модуля передней двери. Встроены физические уровни CAN FD и LIN, поэтому одно и то же оборудование может использоваться как узел зонального шлюза и как обычный узел двери LIN без второго трансивера на плате.

Выходной каскад рассчитан на полностью загруженную переднюю дверь. Два больших полумоста обеспечивают работу стеклоподъемника и замка, рассчитанные на 7,5 А при 100 мОм и 6 А при 150 мОм, за ними следуют два полумоста на 3 А при 300 мОм и два полумоста на 0,5 А при 1600 мОм для приводов зеркал, складывания зеркал и небольших исполнительных механизмов. Конфигурируемый драйвер верхнего плеча обеспечивает до 1,5 А при 300 мОм или 0,35 А для освещения и приводов ручек. Устройство имеет квалификацию AEC-Q100 и сообщает контроллеру модуля об обрыве цепи, коротком замыкании и тепловых неисправностях.

Ключевые особенности

• Автомобильное устройство передней двери, интегрирующее CAN FD, LIN и выходной каскад исполнительных механизмов
• 1 полумост для нагрузки 7,5 А (RDS(on) 100 мОм) и 1 полумост для нагрузки 6 А (150 мОм)
• 2 полумоста для нагрузки 3 А (300 мОм), 2 полумоста для нагрузки 0,5 А (1600 мОм)
• 1 конфигурируемый драйвер верхнего плеча до 1,5 А (300 мОм) или 0,35 А
• Встроенные физические уровни CAN FD и LIN для зональных и обычных узлов дверей
• Квалификация AEC-Q100 с полным диагностическим отчетом
• Корпус LQFP-64 для компактных компоновок модулей передних дверей
• Обеспечивает работу стеклоподъемника, замка, приводов складывания и оси зеркал в одном устройстве

Технические характеристики

Типичные применения

Модули управления передней дверью, зональные узлы кузова с магистралью CAN FD, приводы стеклоподъемников и замков, управление складыванием и осью зеркал, освещение дверей и приводы ручек, а также платформы, мигрирующие с дверей только на LIN на архитектуру CAN FD.

Наличие, упаковка и предложение

L99DZ300GTR имеется в наличии в оригинальной упаковке ST с кодами даты 25+ и полной прослеживаемостью. Заказы отправляются на заводской ленте и катушке с осушителем, упакованные в экспортные коробки.

Отправьте ваш список материалов или требуемое количество и цену, стоимость доставки и срок выполнения будут подтверждены в тот же рабочий день. Образцы могут быть предоставлены для квалификационных испытаний.

E-MAIL: sales@bluetotech.com
Пожалуйста, укажите точный номер детали и требуемое количество при запросе. Минимальное количество заказа: 10 штук.
